靜電接地測試儀
依據標準：IEC61000-4-2 GB/T17626.2
靜電放電發生器系列產品符合最新IEC61000-4-2和GB/T17626.2標準的要求，為評定電子電氣設備經受靜電放電時的抗擾度性能提供全面完善的解決方案。該系列產品可提供的******輸出電壓有20kV和30kV兩種可供用戶選擇。代表同類產品先進水平，為您的靜電放電抗擾度測試帶來獨特體驗。
試驗目的：主要模擬帶電的人體或器物對設備干擾及破壞情況，用于評點電子設備抗靜電破壞的能力。
技術參數：
規格型號Product model | ESD-202B |
輸出電壓Output voltage | 0.1~20kV±5% |
輸出電壓極性Polarity | 正/負 |
放電電容Energy storage capacitance | 150pF±10%，(可更換) |
放電電阻Discharge resistor | 330Ω±5%，（可更換） |
放電電流上升時間Current rise time | 0.7~1ns |
測試功能Testing functions | 單次、計數、20pps、氣隙放電、接觸放電、IEC等級內置（single、count、20pps、air、contact、IEC level） |
觸發模式Trigger mode | 自動、手動、槍體全操控（電壓漸升/降＋極性切換＋高壓啟停）AUTO、MANUAL、SWEEP AND MANUAL |
放電次數Numbers of discharge | 1~9999 |
放電間隔Repetition | 0.05s~9.99s |
電源Power supply | AC85~265V 50/60Hz |
使用環境Operational environment | 環境溫度：15～35度；相對濕度：25～75％（不得結露）；大氣壓力：86kPa~106kPa |
外形尺寸Outline dimensions | (W)280*(D)350*(H)150mm |
重量Weight | 約5.0kg |
產品特點：
1、 符合最新IEC61000-4-2和GB/T17626.2標準的要求；
2、 結構緊湊，小巧輕便，便于攜帶，為現場測試帶來極大方便；
3、 超高嚴酷度設計理念，提供接觸放電和空氣放電超高測試電壓裕度，滿足所有通用靜電抗擾度測試標準；
4、 阻容套件配置齊全，槍體可方便更換阻容套件，滿足不同靜電標準試驗要求；
5、 產品在操作功能上引入IEC標準等級內置、強化槍控等功能，操作更加人性化。

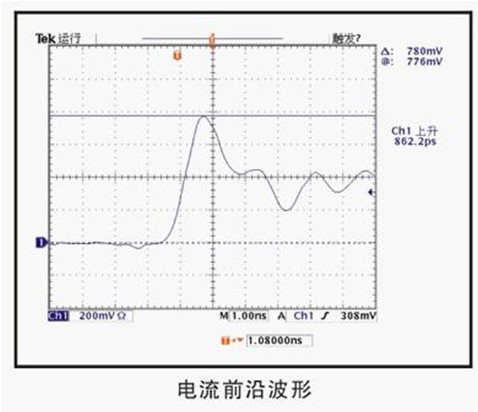

輸出波形：
